視頻監控存儲空間大小與傳輸帶寬計算方法
在數字視頻監控系統設計與實際應用中，經常需要規劃數字視頻系統的存儲空間大小及傳輸網絡帶寬，這對于整個系統的應用非常重要，而又較難規劃。在此，從原理上及應用上略做說明。
一、首先需要明確如下概念：
1、分辨率：分辨率表示圖像的尺寸大小（或像素?cái)?shù)量），用于設置錄像的圖像尺寸。在監控中常用的分辨率有QCIF、CIF、HD1、2CIF、DCIF、4CIF和D1這幾種。分辨率是決定位率（碼
率）的主要因素，不同的分辨率要采用不同的位率。總體而言，錄像的分辨率越高，所要求的位率（碼率）也越大，但并不總是如此。所謂“合理的范圍”指的是，如果低于這個范圍，圖像質量看起來會變得不可接受；如果高于這個范圍，則顯得沒有必要，對于網絡資源以及存儲資源來說是一種浪費。
2、位率：位率又稱為碼率。指單位時間內，單個錄像通道所產生的數據量，其單位通常是bps、Kbps或Mbps。可以根據錄像的時間與位率估算出一定時間內的錄像文件大小。位率類型又稱為碼率類型，共有兩種——動態碼率（VBR）和固定碼率（CBR）。所謂動態碼率是指編碼器在對圖像進行壓縮編碼的過程中，根據圖像的狀況實時調整碼率高低的過程，例如當圖像中沒有物體在移動時，編碼器自動將碼率調整到一個較低的值。但當圖像中開始有物體移動時，編碼器又自動將碼率調整到一個較高的值，并且實時根據運動的劇烈程度進行調整。這種方式是一種圖像質量不變，數據量變化的編碼模式。
固定碼率是指編碼器在對圖像進行編碼的過程中，自始至終采用一個固定的碼率值，不論圖像情況如何變化。這種方式是碼率量不變，而圖像質量變化的編碼模式。在動態碼率模式下，我們?cè)谟脖P錄像機上設置的位率值稱為“位率上限”。意思是我們?nèi)藶樵O(shè)定一個編碼碼率變化的上限，可以低于，但不能高于。根據這個位率值，我們可以估算出一定時間內的存儲容量的上限值。在固定碼率模式下，在硬盤錄像機上設置的位率值就是編碼時所使用的位率值，根據這個數值，我們可以精確地估算出一定時間內的存儲容量。
3、幀率：幀率表示單位時間內，從圖像中所能獲取的完整圖片數量，單位是fps（幀每秒）。
二、分辨率、碼率和幀率之間的關系。
首先看分辨率。從通常的認識來說，分辨率越高，圖像質量越好，分辨率越低，圖像質量越差。但如果拋開了碼率來談的話，上述觀點是站不住腳的。實際上為了獲得好的回放質量，除了提高分辨率以外，更重要的還要同時提高編碼碼率，否則效果可能適得其反。
其次看碼率。一般而言，碼率越高，圖像質量相對越好，碼率越低，圖像質量相對越差，但這個說法也只在一定范圍內成立。因?yàn)閳D像質量的提升并不與碼率的提升成線性關系。
最后看幀率。事實上，幀率對圖像質量并不起直接的作用，幀率的高低只是影響圖像的連貫性。
在某些場合下，圖像的連貫性也會被作為回放效果的評測標準之一（注意回放效果與圖像質量的區別）。但在某些特殊情況下，通過調整幀率，也能在有限的碼率下獲得好的圖像質量。
例如在ADSL線路上傳輸圖像，上行帶寬只有512Kbps，但要傳輸4路CIF分辨率的圖像。按照常規，CIF分辨率建議碼率是512Kbps，那么照此計算就只能傳一路，降低碼率勢必會影響圖像質量。那么為了確保圖像質量，就必須降低幀率，這樣一來，即便降低幀率也不會影響圖像質量，但在圖像的連貫性上會有影響。
三、計算公式
傳輸帶寬計算：碼率 ×攝像機的路數=網絡帶寬至少大小
存儲空間計算：每小時每路容量（單位：M/小時路）=碼率(單位：kb/s)×3600秒÷8÷1024
三、在數字?jǐn)z像頭設置中的注意事項：
1、如果在有限的帶寬傳輸更多的視頻。降低碼率是根本的解決方法，降低碼率的同時，要選擇合理的分辨率，。為了在低碼率的條件下顯示好的圖像質量，再降低幀率。通常我國的視頻標準顯示是25幀率，主要是考慮到動畫的播放。因我們是視頻的顯示，實際上在16幀以上就不影響人的視覺連貫性，那我們?cè)O(shè)置16幀率就可以了。
2、如果只重視視頻顯示和回放效果。提高分辨率和合理的高碼率，幀率設置為16就可以了。
3、存儲容量的計算

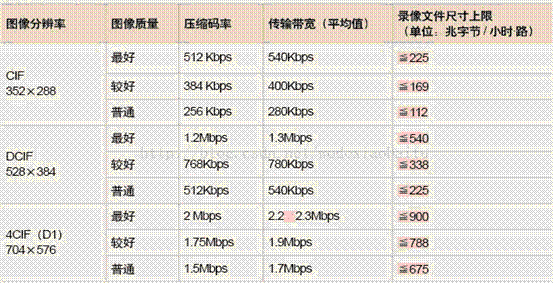

參照下圖的圖像質量最好就可以了。
